Электроника невозможна без транзисторов – крошечных компонентов, которые играют критически важную роль в управлении и обработке электрических сигналов. От компьютеров до мобильных телефонов, от усилителей до радиопередатчиков Транзисторы лежат в основе всех этих устройств. В этой статье мы начнем с базового понимания транзисторов, перечислим их основные типы и завершим обзором их расширенных применений.
Транзистор – это полупроводниковый компонент с тремя выводами, который используется в качестве усилителя, коммутатора или и того, и другого. Уникальные свойства полупроводников позволяют транзисторам управлять большими токами и напряжениями, при этом потребляя очень небольшое количество энергии.
Основные Типы Транзисторов
1. Биполярные транзисторы (BJT):
– NPN
– PNP
2. Полевые транзисторы (FET):
– МОП-транзисторы (MOSFET)
– Транзисторы с униполярным p-n-переходом (JFET)
3. Специализированные транзисторы:
– IGBT (Биполярный транзистор с изолированным затвором)
– SIT (Статический индукционный транзистор)
Биполярные Транзисторы (BJT)

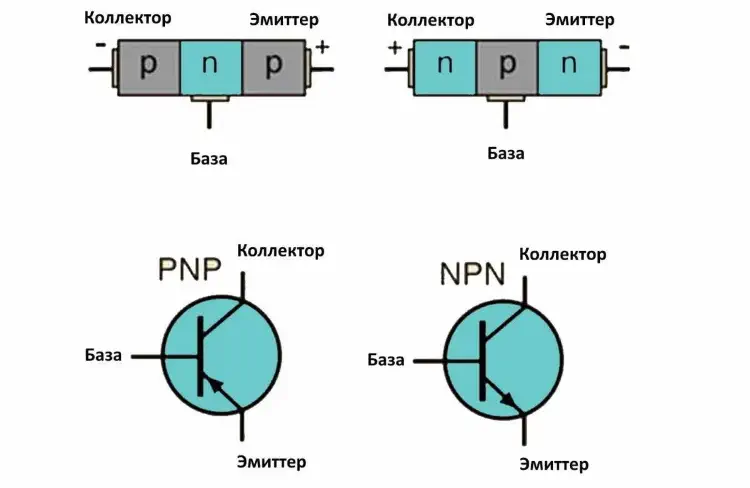

BJT состоит из трех последовательно соединенных областей полупроводника: эмиттер, база и коллектор. Они бывают двух типов – NPN и PNP, что обозначает взаимное расположение n- и p-типов полупроводников.
- – NPN транзисторы – наиболее распространенный тип, где основной поток тока проходит от коллектора к эмиттеру.
- – PNP транзисторы – работают по тому же принципу, что и NPN, но ток течет в противоположном направлении.
Полевые Транзисторы (FET)
- – FET управляются через изменение напряжения на затворе, что изменяет проводимость “канала”, соединяющего source (исток) и drain (сток).
- – MOSFET – самый распространенный тип FET, в котором затвор изолирован от основного канала тонкой слоем оксида.
- – JFET – затвор контактирует напрямую с каналом, что позволяет использовать его для точной регулировки тока.
Специализированные Типы Транзисторов
- – IGBT сочетает в себе преимущества MOSFET и BJT, обеспечивая высокую скорость переключения и способность управлять большими токами.
- – SIT обладают высокой эффективностью и используются в силовой электронике.
Применение Транзисторов
В коммутационных устройствах
Транзисторы используются как электронные переключатели во множестве схем, например, в инверторах напряжения и питающих устройствах.
В усилителях
Одно из самых распространенных применений BJT и MOSFET – создание звуковых и сигнальных усилителей, где они усиливают входной сигнал до необходимого уровня.
В цифровой электронике
Транзисторы являются основой для логических вентилей и микросхем, которые лежат в основе всех цифровых устройств.
В силовой электронике
Транзисторы, способные управлять большими токами, такие как IGBT и SIT, используются для управления электродвигателями, в системах регулирования мощности и протекции.
Транзисторы, эти несказанно важные компоненты современной электроники, продолжают развиваться и находить новые применения в самых разных областях техники. Они лежат в основе почти всех электронных систем и устройств, которые мы используем каждый день. Понимание их работы, типов и областей применения позволяет лучше осознать масштаб и важность электронной революции, которая продолжается уже более полувека.
